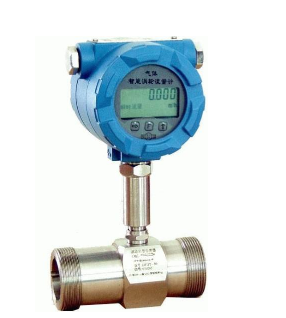

导读：DN20气体涡轮流量计

DN20气体涡轮流量计特点：

1、测量范围宽，下限流速低于0.5m／s，压力损失小，叶轮抗冲击能力强。

2、具有较高的抗电磁干扰和抗震动能力，采用全密封隔离保护自润滑轴承，性能可靠工作寿命长。

3、采用先进的超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示器。精度优于±0.02％。

4、仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性高。

5、采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。

6、可在被测气体稳定的压力状态下进行压力补偿。

DN20气体涡轮流量计优点

1.准确度高

流量计对流体流量测量最重要的指标是准确度，准确度也是判断流量计好坏的重要指标。然而涡轮流量计的准确度在0.1～0.5%，在线性流量范围内，即使流量发生变化，累积流量准确度也不会降低。并且在短时间内，涡轮流量计的再现性可达0.05%。

2.量程比宽

量程比就是流量计最大测量范围与最小测量范围之比，量程比数值大，说明流量计的测量范围大。涡轮流量计的量程比可达8～10，在同样口径下，涡轮流量计的最大流量值大于很多流量计。

3.适应强强

涡轮流量计可以做成封闭结构，其转速信号是非接触测量，故容易实现耐高压设计。

4.适应温度范围大

对于某些流体，其温度各不相同，有的流体温度过高，有的流体温度过低，这非常考验流量计的承受能力。如果涡轮流量计的涡轮和轴承选择耐高温、热膨胀系数小的材料，就可以在较宽的温度范围内使用。

5.抗干扰能力强

涡轮流量计不想电磁流量计那样受电磁干扰和震动干扰等，而涡流流量计是通过涡流叶片角速度，通过传感器反馈到显示器上，进过微处理器计算，直接得到流量的，故不受电磁干扰和震动干扰。

测量范围及工作压力：表2（注：表2所示测量范围均为工作状态下流量范围）

DN20气体涡轮流量计性能指标：

1、高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；

2、重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；

3、具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正

4、所有有效数据掉电后保持10年不丢；

5、范围度宽，中大口径可达1:20，小口径为1:10；

6、结构紧凑轻巧，安装维护方便，流通能力大；

7、适用高压测量，仪表表体上不必开孔，易制成高压型仪表；

8、专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等。

DN80气体涡轮流量计

本产品是具有功能强、流量范围宽、操作维修简单,、安装使用方便等优点，并且主要技术指标均达到国外同类产品的先进水平的新型、成熟气体流量仪表。

一、产品特点：

■ 无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；

■ 工艺安装条件不苛刻，仪表上、下游直管段为上游≥3DN、下游≥1DN；

■ 流量测量范围较宽（Qmax/Qmin=15～20），可在小流量区域进行有效工作；

■ 就地显示流量值，并带多种信号输出功能。

DN80气体涡轮流量计

二、选型提示 ：

选购气体涡轮流量计需详细确定以下参数：管道管径，测量介质，工作温度，压

力（工作状态或标准状态），安装方式（管道式或插入式），供电电源（12V、24V或电池

供电），输出方式（4-20mA、脉冲输出或485通迅），大流量（工作状态或标准状态），

需不需防爆，法兰连接型要不要带配对法兰。

DN80气体涡轮流量计

三、注意事项：

1、中低压表大检漏压力：≤1.0Mpa，温压补偿型检漏压力不超过压力传感器上限值的3倍。高压表壳按额定流量的1.2倍压力检漏。

2、安装后检漏及安装使用中应遵守如下规定：

a先关闭出气阀门和进气阀门。

b微微开启出气阀门，再缓慢打开进气阀门，使表缓慢启动，然后再缓慢打开出气阀门，使达到正常运行状态，要防止骤然启动，损坏表芯。

c在停气的时候，需关闭出气阀门，然后再关闭进气阀门，每次启动时均应遵守上述规定。

3、气体涡轮流量计安装使用后，不得随意触及螺栓、螺钉及螺母等紧固件，以免发生漏气、损坏等危险。

4、流量计机芯（气质干净）应每半年进行清洗维护一次；（气质较脏）应每月进行清洗维护一次。

5、如果机芯经分解维修后，重新投入使用，需按大压力先进行密封试验。并向机芯内注精密仪表油或变压器油。
