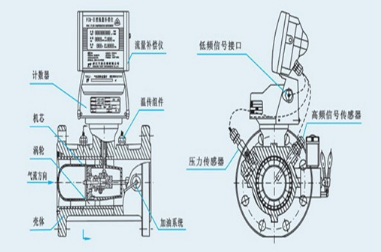

导读：气体涡轮流量计的原理与维护。气体涡轮流量计采用涡轮进行测量。气体涡轮流量计先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量，其输出信号为频率，易于数字化。图中感应线圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应信号。信号经放大器放大和整形，送到计数器或频率计，显示总的积算流量。同时将脉冲频率经过频率-电压转换以指示瞬时流量。叶轮的转速正比于流量，叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号，不仅提高了检测电路的抗干扰性，而且简化了流量检测系统。它的量程比可达10:1,精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。

　　气体涡轮流量计广泛应用于石油、有机液体、无机液、液化气、天然气和低温流体等。

　　按仪表功能分类可分为3大类

　　1、气体涡轮流量传感器/变送器:

　　该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号(4-20mA);仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6.。

　　气体涡轮流量传感器/变送器应用场合：可作为工况流量信号的采集仪表，将流量信号远传至上位机

　　2、智能一体化气体涡轮流量计

　　一体化智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。

　　应用场合：

　　1.在温度、压力相对稳定的工况现场，作为工业控制仪表

　　2.在温度、压力相对稳定的工况现场，用户可根据仪表示值气体方程自

　　智能一体化气体涡轮流量计行运算到标况流量

　　3、智能温压补偿一体化气体涡轮流量计

　　智能温压补偿一体化气体涡轮流量计态方程进行温度压力补偿，自动进行压缩因子修正，然后将标准状态下的体积流量直观的显示出来。

　　应用场合：精确计量或贸易结算

　　用户选型

　　用户在选型时，应根据管道公称压力、介质最高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。

　　为使流量计的使用性能最佳，流量计的使用流量范围应在(20%～80%)Qmax范围内比较合适。

　　气体涡轮流量计的使用与维护

　　为保证气体涡轮流量计长期正常工作，必须经常检查流量计的运行状况，作好维护工作，发现问题及时排除。

　　1、涡轮流量计投运前要先进行仪表系数的设定，仔细检查，确定流量计接线无误、接地良好后方可送电。

　　2、定期对流量计进行清洗、检查和复校。设有润滑油或清洗液注入口的流量计，应按说明书的要求定期注入润滑油或清洗液，以维护叶轮良好运行。

　　3、监查显示仪表状况，评估显示仪表读数，有异常要及时检查。

　　4、保持过滤器畅通。过滤器被杂质堵塞，可以从其入口、出口处压力表读数差的增大来判断出，出现堵塞及时排除，否则，会严重降低流量。

　　5、对于大流量贸易结算计量，为保证流量计的精确度，流量计必须经常校验。现场应配备在线校验设备，或配备可移动式校验装置，虽然一次性投资较大，但从长远经济利益考虑是值得的。

按仪表功能分类可分为3大类

1、气体涡轮流量传感器/变送器:该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号（4-20mA）；仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6.。

应用场合:：可作为工况流量信号的采集仪表，将流量信号远传至上位机

2、智能一体化气体涡轮流量计

一体化智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。

应用场合:：

1.在温度、压力相对稳定的工况现场，作为工业控制仪表。

2.在温度、压力相对稳定的工况现场，用户可根据仪表示值气体方程 自行运算到标况流量。

3、智能温压补偿一体化气体涡轮流量计

HLWQ-D型气体涡轮量计内置温度、压力传感器和智能流量积算仪，通过微处理单元对实时采集的流量、温度、压力信号按照气态方程进行温度压力补偿，自动进行压缩因子修正，然后将标准状态下的体积流量直观的显示出来。

应用场合:：精确计量或贸易结算
