导读：气体涡轮流量计安装要求介绍

　　a、常温型、低温型、高温型流量计视不同工况采用水平、垂直或倒置式安装；

　　b、介质工作温度在300度以上时，用户应对流量计壳体采取隔热措施防止热辐射损坏表头，同理工作温度-100度以下的介质，也要采取防冻措施；

　　c、为保证流量计准确计量，要求设置前后直管段；

　　d、为保证流量计在检查及更换时不影响系统工作，应尽量设置旁通阀及切断阀；

　　e、因工艺需要可采用垂直安装，被测介质流向可由下至上，也可由上至下，但订购时应向供货方说明；

　　f、流量计口径与相连的管道口径尺寸尽量相同，以减少流动干扰，造成计量误差；

　　g、法兰式和夹装式流量计安装时，应注意法兰之间密封垫片内孔尺寸大于流量计和工艺管道通径6-8mm及否同轴，以避免因其产生干扰流而影响计量精确度；

　　h、插入式流量计安装时，将短管及法兰焊到管道上时必须确保流体正对着靶片受力面，焊接短管高度在100mm；

　　i、对于新完工的工艺管道，应先进行初步吹扫后再安装流量计；

　　j、测量管外壁上箭头所指方向为被测介质流向；

　　k、流量计壳体必须可靠接地，若无接地条件应向厂方说明；

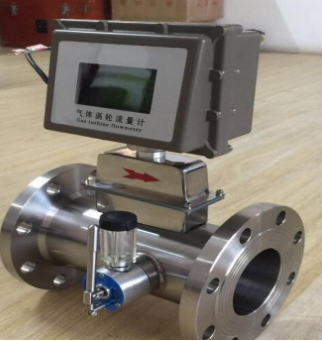

气体涡轮流量计主要用于工业管道中空气,氮气,氧气,氢气,沼气,天然气,蒸汽等介质流体的流量测量，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。

　　工作原理：

　　在气体涡轮流量计的使用过程中，气体流经过流量计推动涡轮叶片旋转。叶轮的转数与通过涡轮流量计的气体体积成正比。流量计入口处安装有一个特殊设计的专利导流架，随着流速的增加,对进入流量计的气流进行加速。导流架的设计可消除任何潜在流体扰动，如涡流或不对称流。对涡轮叶片的推动力也同时增加。确保了流量计在允许的误差范围内高精度计量，即使在小流量的状况下也可以准确计量。作用在涡轮叶片上的气流是轴向的，涡轮装置在主传动轴上，传动轴配有高强度的球轴承。气体通过涡轮叶片后，涡轮叶片的旋转经齿轮组减速后。入口通道内压力得到回复，通道设计可确保流态的最优化。

　　产品特点：

　　流量计精度高，压力损失小，始动流量低，对温度压力和流量进行自动跟踪补偿，电池供电，可输出多种信号，选用进口轴承，寿命长，安装维修方便。智能型速度式流量仪表是集流量、温度、压力检测功能于一体，并能进行温度、压力补偿，具有准确度高、重复性好、测量范围宽、安装使用方便等优点。是一种测量封闭管道中气体介质流量的速度式仪表。适用于燃气及其他工业领域中的气体量精确测量。由于其体积小、精度高、重复性好。它吸取了国外同类产品的先进结构，经过优化设计，综合了气体力学、流体力学、电磁学等理论。采用先进的传动结构而自行开发的新产品。气体涡轮流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿的新一代流量计，是石油、化工、电力、冶金、工业锅炉等工业行业的燃气计量和城市天然气、燃气调压站及燃气贸易计量的理想仪表。它具有压力损失小、准确度高、始动流量低、抗振与抗脉动流性能好、量程比宽等特点。
