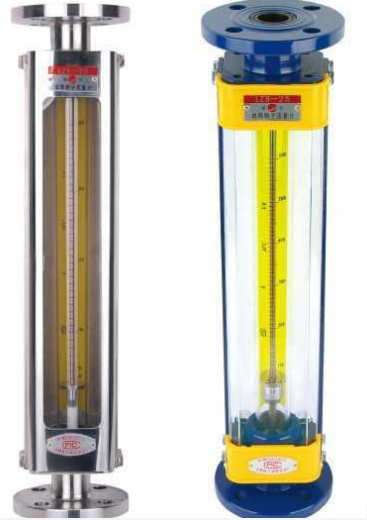

防腐型安装简便通用型玻璃管浮子流量计LZB

文章出处:人气:1发表时间:2019-12-11 9:10:41

导读:防腐型安装简便通用型玻璃管浮子流量计LZB

玻璃管浮子流量计为国内统设通用性强、结构简单、维修方便。 分段计量、测量范围灵活、可测微小流量。测体材质多样、可测腐蚀性介质。DN10口径以下带调节阀,方便用户。




玻璃管浮子流量计工作原理:

玻璃转子流量计的主要测量元件为一根垂直安装的下小上大锥形玻璃管和在内可上下移动的浮子。当流体自下而上经锥形玻璃管时,在浮子上下之间产生压差,浮子在此差压作用下上升。当此上升的力、浮子所受的浮力及粘性升力与浮子的重力相等时,浮子处于平衡位置。因此,流经玻璃转子流量计的流体流量与浮子上升高度,即与玻璃转子流量计的流通面积之间存在着一定的比例关系,浮子的位置高度可作为流量量度。

玻璃管浮子流量计产品特点:

国内统设通用性强、结构简单、维修方便。

分段计量、测量范围灵活、可测微小流量。

测体材质多样、可测腐蚀性介质。

DN10口径以下带调节阀,方便用户。

玻璃管浮子流量计技术参数:

公称口径:DN4DN100

精度等级:±4%~±1.5

测量锥管材质:硬质玻璃

浮子材质:不锈钢、玛瑙、氟包塑、316

连接方式:软管、法兰、螺纹等

介质温度:0120

公称压力:0.4Mpa0.9 Mpa

量程比:1:101:5

如何正确选用玻璃转子流量计



玻璃转子流量计是一种使用简单、读数方便、用途十分广泛的瞬时流量测量仪表。在环境保护设备仪器这个范畴里用量多达三万余台/年。因此,选好、用好这种仪表,极为重要。



玻璃转子流量计的品种及选用

玻璃转子流量计根据它的用途和适应范围可分为:普通型、带筋维管型,微小流量及小外形型、耐腐型、实验室型、保温型、报警型和耐高压型八个系列。按照国家制订的仪表系列型谱,不论哪个系列,最多包括从1毫米到100毫米共12个口径数,可测量的流量范围是:液体()0.1毫升/~40立方米/时,气体(空气)1毫升/~1000立方米/时。用于环保仪器配套的玻璃转子流量计一般口径不超过10毫米,测量的流量属小流量范围。



玻璃转子流量计的刻度修正

玻璃转子流量计的刻度,是生产厂在本厂条件下用近于理想流体的水和干燥空气作介质标定得到的。但在流量计的使用现场,有两种情形不能直接使用它的刻度值:一是测量介质不是水和空气,二是测且介质虽为水和空气,但其状态(温度.压力)与刻度状态有别。这样,在使用流量计时,为获得正确测量结果,就出现了需要把刻度值进行修正的问题。因而,解决好玻璃转子流量计刻度修正,是用好这种仪表的关键。

考虑到环保仪器使用转子流量计大量的用采测气体介质流量,因此下文仅就气体介质测量时的密度修正进行讨论。由于气体介质的粘度很小,故而讨论时略去粘度影响。实践证明,这不影响修正后的精度。



防腐型安装简便通用型玻璃管浮子流量计LZB
