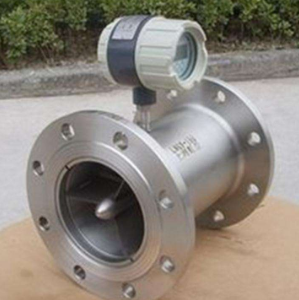

导读：涡轮流量计的工作原理，即在管道中心安放一个涡轮，两端由轴承支撑。当流体通过流量计管道时，冲击涡轮叶片，对涡轮产生驭动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转。在一定的流量范围内，对一定的流体介质粘度，涡轮的旋转角速度与流体流速成正比。由此，流体流速可通过涡轮的旋转角速度得到，从而可以计算得到通过管道的流体流量。

　涡轮的转速通过装在机壳外的传感线圈来检测。当涡轮叶片切割由壳体内磁钢产生的磁场磁力线时，就会引起传感线圈的磁通变化.传感线圈将检测到的磁通周期变化信号送入放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示流量值，同时也将脉冲信号送入转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。

流体从流量计机壳的进口流入，通过支架将一对轴承固定在管中心轴线上，涡轮安装在轴承上。在涡轮上下游的支架上装有呈辐射形的整流板，以对流体起导向作用，以避免流体自旋而改变对涡轮叶片的作用角度。在涡抡上方机壳外部装有传感线圈，接收磁通变化信号。

涡轮流量计由以下几个部件组成：　　

1.涡轮由导磁不锈钢材料制成，装有螺旋状叶片，叶片数根据直径变化而不同，2-24片不等。

2.涡轮的轴承一般采用滑动配合的硬质合金轴承，要求耐磨性能好。

由于流体通过涡轮时会对涡轮产生一个轴向推力，使轴承的摩擦转矩增大.加速轴承磨损，为了消除轴向力，需在结构上采取水力平衡措施。

3.前置放大器由磁电感应转换器与放大整形电路两部分组成。

磁电转换器国内一般采用磁阻式，它由永久磁钢及外部缠绕的感应线圈组成。当流体通过使涡轮旋转时，叶片在永久磁钢正下方时磁阻最小，两叶片空隙在磁钢下方时磁阻最大,涡轮旋转，不断地改变磁路的磁通量，使线圈中产生变化的感应电势，送入放大整形电路，变成脉冲信号。

一、椭圆流量计

产品特点

1、其依靠被测介质的压头推动椭圆齿轮旋转而进行计量。

2、粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。

3、适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。如果被测液体介质中夹杂有气体时，也会引起测量误差。

二、腰轮流量计

产品特点

1、重量轻、精度高，安装使用方便。

2、压力损失小，量程范围大。

3、主要用于石化、电力、冶金、交通、国防以及商贸等部门对汽油、煤油及轻柴油等油品的计量。

三、双转子流量计

产品特点

1、适用于稀油、轻质油、稠油、含砂量大、含水量大的原油，被测量液体的粘度范围大。

2、流量计通过的液体流量大。

3、使用寿命长，准确度高，可靠性强。

4、压内损失极小。

5、可直接与计算机联网。

四、孔板流量计

产品特点

1、节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。

2、应用范围广，全部单相流皆可测量，部分混相流亦可应用。

3、标准型节流装置无须实流校准，即可投用。

4、一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。

五、转子流量计

产品特点

1、工业上和实验室最常用的一种流量计。

2、结构简单、直观、压力损失小、维修方便。

3、须安装在垂直走向的管段上，流体介质自下而上地通过转子流量计。
