导读：脉冲型涡轮流量计特点

    1、高精确度，一般可达±1%F·S，±0.5%F·S，高精度型可达±0.2%F·S；

    2、重复性好，短期重复性可达0.05%~0.2%，正是由于具有良好的重复性，如经常校准或在线校准 可得到极高的精确度，在贸易结算中是优先选用的流量计；

    3、输出脉冲频率信号，适用于总量计量及与计算机连接，无零点漂移，抗干扰能力强；

    4、可获得很高的频率信号（3-4kHz），信号分辨率强；

    5、范围度宽，中大口径可达1:20，小口径为1:10；

    6、结构紧凑轻巧，安装维护方便，流通能力大；

    7、适用高压测量，仪表表体上不必开孔，易制成高压型仪表；

    8、专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、 井下型、混砂专用型等；

    9、可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

脉冲型涡轮流量计的结构

根据上述涡轮流量计原理，这种流量计的结构可分以下几个部分：

1.涡轮

　　涡轮又称叶轮，大多由导磁不锈钢材料制成，有直板叶片、螺旋叶片等多种，可用嵌有许多导磁体的多孔护罩环来增加一定数量叶片涡轮旋转的频率。涡轮由轴承支撑，与壳体同轴，其叶片数量视口径大小而定。叶轮几何形状及尺寸对传感器能有较大影响，要根据流体性质、流量范围、使用要求等设计。叶轮的动平衡很重要，直接影响仪表性能和使用寿命。

2.轴与轴承

　　用于支撑叶轮旋转，需要有足够的刚度、强度和硬度、耐磨性、耐腐蚀性等。它决定着传感器的可靠性和使用期限。传感器实效通常是由轴与轴承引起的，因此起结构及材料的选用和维护非常重要。

3.整流器

　　也叫导向体，在流量计进出口装有导向体，对流体起导向整流以及支撑叶轮的作用。通常选用不导磁材料制成。

4.信号检测传感器

　　传感器的主要作用是把转动的信号转换为电信号。国内常用变磁阻式，输出信号有效值在10mV以上，配放大器可输出伏级信号。

5.壳体

　　壳体起到承受被测流体的压力、固定安装检测部件、连接管道的作用。壳体采用不导磁材料制成。

6.显示器

　　显示器为涡轮流量计接受输出信号的装置。在流量计运行的过程中，瞬时流量、累计流量、仪表系数都可以在显示器向显示出来。

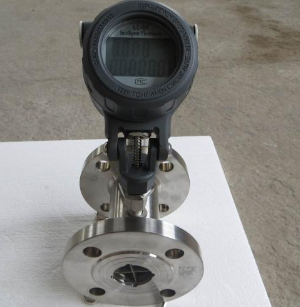

高压涡轮流量计的特质

高压涡轮流量计是改良型的机电高压涡轮流量流量丈量仪表，由于该系列流量计产品在设计、改良历程中侧重推敲了油田、化工等场合的环境条件和治理方面的现实情形，并将同典型流量计的优点集于高压，是石油、化工体系胡想的新型流量计。

高压涡轮流量计的特质：a流量计为电子宽屏中文液晶展现，完备瞬时流量、总流量、日历展现及日流量历史数据查询；b流量计的芯子能从表壳上具体拆出，完备互换性能好，给流量计的检验、互换和周期检定处事带来很多方便；c采纳横跨微处置器技能，使仪表集成度和殷实性更强，运算更精准：使仪表系数及历史数据在断电情形下也可深远保存。信号输出可为脉冲信号，4-20mA因袭信号和RS-485数据通讯。完备密码庇护功效，可预防改造参数。

高压涡轮流量计是采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算高压涡轮的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量及累积流量。所有有效数据掉电后保持10年不丢。
