导读：高压液体涡轮流量计特点

1.高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；

2.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；

3.输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；

4.可获得很高的频率信号（3-4kHz），信号分辨力强；

5.范围度宽，中大口径可达1:20，小口径为1:10；

6.结构紧凑轻巧，安装维护方便，流通能力大；

7.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；

8.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；

9.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

三、分类

1．按仪表功能分类， HY-LWGY系列涡轮流量计可分为2大类，即：

■涡轮流量传感器/变送器

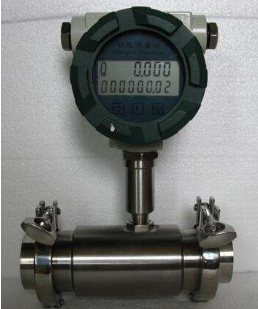

■智能一体化涡轮流量计

2．功能说明

液体涡轮流量传感器/变送器

该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号（4-20mA）；仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。

该类涡轮流量产品均分为基本型和防爆型（ExdIIBT6）两种，外形如图

按照不同的输出信号，该类产品可分为LS-LWGY-N型和LS-LWGY-A型

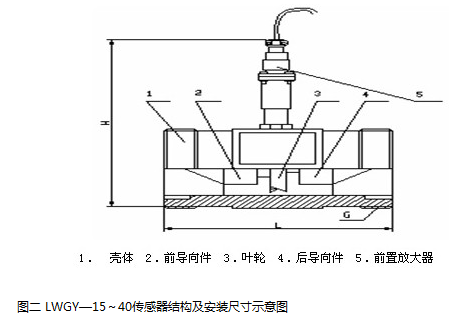

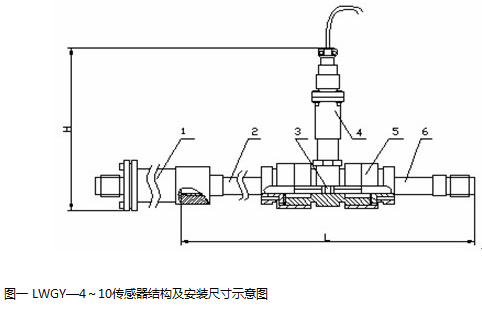

五、 仪表结构及安装方式：见（表二）、（图一）、（图二）、（图三）、（图四）

 1、 仪表安装采用法兰连接、螺纹连接及夹装式；

2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥20DN，下游直管段应≥5DN（DN为管道内径）。

3、传感器应远离外界磁场，如不能避免，应采取必要的措施；

4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道（如图四）；

5、传感器露天安装时，请做好放大器插头的防水处理；

6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书"。
