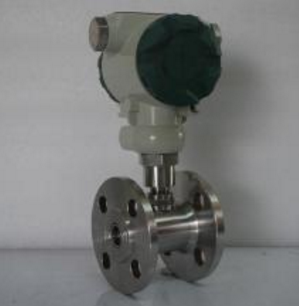

导读：高温防爆液体涡轮流量计介绍？

涡轮流量计是采用一体化涡轮流量计结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。涡轮流量计是一体化表头可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。

高温防爆液体涡轮流量计的工作原理

图所示为涡轮流量传感器结构简图，由图可见，当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。

涡轮流量计的流量方程可分为两种：实用流量方程和理论流量方程。

实用流量方程

q v=f/K 公式 1

q m=qvρ 公式 2

式中qv,qm……分别为体积流量，m³/s，质量流量，kg/s;

f……流量计输出信号的频率，Hz;

K……流量计的仪表系数，P/m³。

流量计的系数与流量（或管道雷诺数）的关系曲线如图所示。由图可见，仪表系数可分为二段，即线性段和非线性段。线性段约为其工作段的三分之二，其特性与传感器结构尺寸及流体粘性有关。在非线性段，特性受轴承摩擦力，流体粘性阻力影响较大。当流量低于传感器流量下限时，仪表系数随着流量迅速变化。压力损失与流量近似为平方关系。当流量超过流量上限时要注意防止空穴现象。结构相似的 TUF 特性曲线的形状是相似的，它仅在系统误差水平方面有所不同。

传感器的仪表系数由流量校验装置校验得出，它完全不问传感器内部流体机理，把传感器作为一个黑匣子，根据输入（流量）和输出（频率脉冲信号）确定其转换系数，它便于实际应用。但要注意，此转换系数（仪表系数）是有条件的，其校验条件是参考条件，如果使用时偏离此条件系数将发生变化，变化的情况视传感器类型，管道安装条件和流体物性参数的情况而定。

高温防爆液体涡轮流量计产品特点

1、无可动部件，长期稳定，结构简单便于安装和维护;

2、高精度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；

3、重复性好，短期重复性可达0.05%～0.2%

4、输出脉冲频率信号，适用总量计量及与计算机连接，无零点漂移，抗干扰能力强；

5、可获得很高的频率信号（3～4kHz），信号分辨力强；

6、范围度款，中大口径可达1:20，小口径为1:10；

7、结构紧凑轻巧，安装维护方便，流通能力大；

8、适用高压测量，仪表表体上不必开孔，易制成高压型仪表；

9、专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等;

10、可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

高温涡轮流量计产品特点

涡轮流量计特点

1.压力损失小，叶轮具有防腐功能。

2.具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。

3.涡轮流量计采用先进的超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量 显示器。修正公式精度优于±0.02%。

4.仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性高。

5.采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。

6、结构紧凑轻巧，安装维护方便，流通能力大；

7、适用高压测量，仪表表体上不必开孔，易制成高压型仪表；

8、专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等

9、可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装
