导读：涡轮流量计在连接管道的安装要求

涡轮流量计在安装的时候我们需要注意哪些事项呢，下面给大家详细介绍一下在安装时的注意事项：

1.安装场所

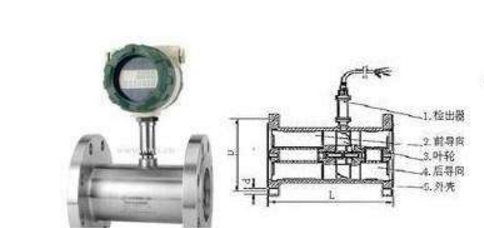

传感器应安装在便于维修，管道无振动、无强电磁干扰与热辐射影响的场所。涡轮流量计的典型安装管路系统如图所示。图中各部分的配置可视被测对象情况而定，并不一定全部都需要。涡轮流量计对管道内流速分布畸变及旋转流式敏感的，进入传感器应为充分发展管流，因此要根据传感器上游测阻流件类型配备必要的直管段或流动调整器，如表8所示。若上游侧阻流量情况不明确，一般推荐上游直管段长度不小于10D,下游直管段长度不小于5D，如安装空间不能满足上述要求，可在阻流件与传感器之间安装流动调整器。传感器安装在室外时，应有避直射阳光和防雨淋的措施。

2.连接管道的安装要求

水平安装的传感器要求管道不应有目测可察觉的倾斜（一般在5°以内），垂直安装的传感器管道垂直偏差亦应小于5°

需连续运行不能停流的场所，应装旁通管和可靠的截止阀（见图9），测量时要确保旁通管无泄漏。

在新铺设管道装传感器的位置先介入一段短管代替传感器，待：“扫线”工作完毕确认管道内清扫干净后，再正式接入传感器，由于忽视此项工作，扫线损坏传感器屡见不鲜。

若流体含杂质，则应在传感器上游侧装过滤器，对于不能停流的，应并联安装两套过滤器轮流清除杂质，或选用自动清洗型过滤器。若被测液体含有气体，则应在传感器上游侧装消气器。过滤器和消气器的排污口和消气口要通向安全的场所。

若传感器安装位置处于管线的低点，为防止流体中杂质沉淀滞留，应在其后的管线装排放阀，定期排放沉淀杂质。被测流体若为易气化的液体，为防止发生气穴，影响测量精确度和使用期限，传感器的出口端压力应高于以下公式。

流量调节阀应装在传感器下游，上游侧的截止阀测量时应全开，且这些阀门都不得产生振动和向外泄露。对于可能产生逆向流的流程应加止回阀以防止流体反向流动。

传感器应与管道同心，密封垫圈不得凸入管路。液体传感器不应装在水平管线的最高点，以免管线内聚集的气体（如停流时混入空气）停流在传感器出，不易排出而影响测量。

传感器前后管道应支持牢靠，不产生振动。对易凝结流体要对传感器及其前后管道采取保暖措施。

涡轮流量计在安装时有无旁路管道的区别有哪些呢？

涡轮流量计没有旁路管道时操作方法：

在运行前先以中等开度开启流量计上游阀门，保持流量计下游阀门关闭；待流量计充满介质后，中等开度缓慢开启流量计下游阀门，以较小流量运行一段时间（如10min）；全开上游阀门，再开大下游阀门，调节到所需正常流量。当流量计投运后，首先观察流量计显示的压力与实际压力（同步检测）进行对比，确定流量计是否正常工作。对流量计的压缩系数输入情况进行核对，主要根据流量计本身需要的几个参数进行核对。观察流量计启动流量是否符合设计要求，流量计进口阀门开启状态时，开启放散阀，观察流量计是否有小流量显示，并纪录。关闭进口阀门，放散阀保持开启状态时，观察流量计何时有小流量显示，并纪录。（当有小流量显示即为该流量计的启动标况流量，根据此时压力情况换算成工况流量与流量计的说明进行对比）。

涡轮流量计有旁路管道时操作方法：

全开旁路阀，以中等开度开启流量计上游阀，缓慢开启下游阀门；关小旁路阀，使流量计以较小流量运行一段时间（如10min）；全开上游阀门，全关旁路阀（保证无泄露），调节到所需正常流量。涡轮流量计升压速度应小于30KPa/秒，升压过快易损伤流量计的叶轮。投运时，观察流量计的工作情况。以使流量计进行正常公平计量。流量计的压力、温度显示工作情况。
