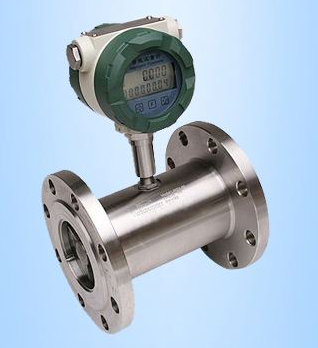

导读：脉冲涡轮流量计说明

它先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量，其输出信号为频率，易于数字化。

圈和*磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应信号。信号经放大器放大和整形，送到计数器或频率计，显示总的积算流量。同时将脉冲频率经过频率－电压转换以指示瞬时流量。叶轮的转速正比于流量，叶轮的转数正比于流过的总量。输出是频率调制式信号，不仅提高了检测电路的抗干扰性，而且简化了流量检测系统。它的量程比可达10:1,精度在±0.2％以内。

三、特点：

★ 压力损失小，叶轮具有防腐功能；

★ 采用先进的超低功耗单片微机技术，整机功能强、功耗低、性能优越。

★ 具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%

★ 仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性强

★ 采用EEPROM对累积流量、仪表系数掉电保护，保护时间大于10年

★ 采用高性能MCU中央处理器，完成数据采集处理显示输出、累积流量瞬时流量同

★ 屏显示方便的人机界面实现， 以标准485形式进行数据传输。

★ 采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作。

★ 采用1Cr18Ni9Ti全不锈钢结构，（涡轮采用2Cr13）防腐性能好。

★ 容易维修，有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，

★ 内部清洗简单。

★ 有较强抗磁干扰和振动能力、性能可靠、寿命长

★ 下限流速低,测量范围宽，

★ 现场显示型液晶屏显示清晰直观，功耗低，3V锂电池供电可连续运行5年以上，

★ 耐腐蚀，适用于酸碱溶液

脉冲输出的流量计大致有:

1．涡轮流量计

流体通过导流器冲击涡轮叶片旋转，其旋转角速度与流量成正比。而角速度的检测可以通过感应式、变磁阻式装置把旋转速度转换为脉冲信号输出。

2．旋涡流量计

其是利用流体的振动原理，在特定流动条件下，流体的一部份动能产生流体振动，且振动频率与流体的流量有一定的关系。旋涡流量计的输出也是与流量成正比的脉冲信号。这类仪表有:

涡街流量计，其检测旋涡发生体上受力的变化频率、及旋涡发生体附近的流动变化频率则通过热敏、光电等方式检测，然后输出与流量成比例的脉冲信号。

旋进旋涡流量计，也是通过旋转叶片来测量流量的，其检测方法与涡轮流量计有相似之处，不再赘述。

有的流量计为方便用户使用，厂家提供的输出方式有多种，如:脉冲信号；脉冲信号及4～20mA.DC电流信号双输出；有的则在双输出的基础上还提供RS485通信接口；还有就是采取流量传感器与显示积算仪表配套供货。

严格说只有在特定流量、粘度范围内，流量计的输出脉冲f与体积流量成正比，即:f=KQ。K是仪表系数，其值为一常数，其意思就是说单位体积的流体流过流量计时流量计发出的脉冲数，但K值是要通过实验标定才能确定。当已知信号脉冲频率F或某段时间内的脉冲总数N, 分别除以仪表常数K就可算出瞬时流量QV或累积流量Q了。其算式分别如下:

瞬时流量 QV="F/K"(L/S或M3/S)

累积流量 Q="N/K"(L或M3)

楼主问的是体积流量，所以利用以上公式就可以进行计算了，但前提是必须知道该流量计的仪表系数K。而仪表系数K的数值应该在仪表的出厂校准证书或检定证书上。对于流量计与流量积算仪配套的，其K值已设入配套的显示仪表中了。
