安装注意事项

1、仪表安装采用法兰连接、螺纹连接及夹装式；

2、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥20dn，下游直管段应≥5dn（dn为管道内径）。

3、传感器应远离外界磁场，如不能避免，应采取必要的措施；

4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道；

5、传感器露天安装时，请做好放大器插头的防水处理；

6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书"。

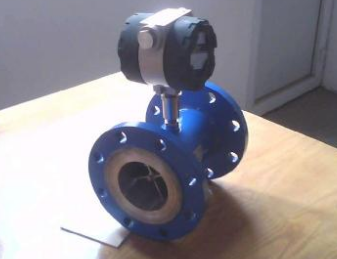

涡轮流量计一般由下列典型五个部分组成：

1．表体

表体的材料一般为钢或者是铸铁，其两端为法兰连接。小口径表也有采用螺纹接口方式。

2．测量的组件

涡轮上有经过精密加工的叶片，它与一套减速齿轮和轴承一起构成测量组件，支撵涡轮的两个高精度不锈钢自润滑轴承保证该组件有较长的使用寿命。涡轮流量计亦可选用外部润滑油泵润滑轴承，但注意不能过量。

3．计数器

计数器面板上有以下重要信息：

 (1)最大工作温度及压力：

（2)计量及最小和最大流量等级

（3）产品型号及编号

（4）防爆等级和标志

（5）低频或高频脉冲所对应流体的当量以及接线方式。

4．整流器

整流器用以使流体流过涡轮流量计时处于规则状态，从而消除扰动对计量无利影响。高计量精准度。

5．磁耦合传动的装置

该装置将处于大气环境中的计数器部分与被测量气体分离开来，并将测量组件的转动传递给计数器。
