DN40涡轮流量计

本产品具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。

一、技术参数：

1.公称通径：（4～200）mm，DN-200以上选用插入式；

2.介质温度：常温型（-20～80）℃、高温型（-20～150）℃；

3.环境温度：（-20～55）℃；

4.准 确 度：±0.2%、±0.5%、±1％；

5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；

6.供电电源：电压：12V±0.144V, 电流：≤10mA；

7.输出电压幅值：高电平≥8V，低电平≤0.8V；

8.脉冲输出型：传感器至显示仪表的距离可达250米；

9.4～20mA输出型：变送器至显示仪表的距离可达500米；

10.现场显示型供电电源：3V（锂电池供电，可连续使用3年）；

10.显示方式：现场液晶显示瞬时流量和累计流量；

11.现场显示带信号输出供电电源：24V；4～20mA两线制电流输出，远传距离500米，可加装RS485通讯功能。

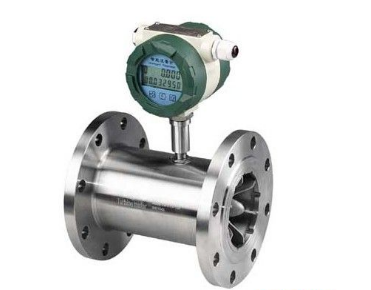

DN40涡轮流量计

二、安装维护：

1、对直管段的要求：

必须水平安装在管道上(管道倾斜在50以内)，安装时流量计轴线应与管道轴线同心，流向要一致。

上游管道长度应有不小于2d的等径直管段，如果安装场所充许建议上游直管段为20d、下游为5d。

2、对配管的要求：

安装点的上下游配管的内径与流量计内径相同。

3、对旁通管的要求：

为了保证智能涡轮流量计检修时不影响介质的正常使用，在智能涡轮流量计的前后管道上应安装切断阀门(截止阀)，同时应设置旁通管道。流量控制阀要安装在流量计的下游，流量计使用时上游所装的截止阀必须全开，避免上游部分的流体产生不稳流现象。

4、对外部环境的要求：

安装在室内，必须要安装在室外时，一定要采用防晒、防雨.防雷措施，以免影响使用寿命。

5、对介质中含有杂质的要求：

为了保证流量计的使用寿命，应在流量计的直管段前安装过滤器。

6、安装场所：

流量计应安装在便于维修，无强电磁干扰与热辐射的场所

7、对安装焊接的要求：

用户另配一对标准法兰焊在前后管道上。不允许带流量计焊接！

安装前应严格清除管道中焊渣等脏物，用等径的管道(或旁通管)代替流量计进行吹扫管道。以确保在使用过程中流量计不受损坏。安装流量计时，法兰间的密封垫片不能凹入管道内。

涡轮流量计是一种速度式流量计。在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转。在一定的流量范围内，对一定的流体介质粘度、涡轮的旋转角速度与流体流速成正比，由此，流体流速可通过涡轮的旋转角速度得到，从而可以计算得到通过管道的流体流量。涡轮的转速通过装在机壳外的传感线圈来检测。当涡轮叶片切割由壳体内永久磁钢产生的磁力

线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值;同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。

极好的重复性，适合于配料

优秀的低流速测量性能

极快速响应，适合批量控制和配比控制场合的使用

多叶片结构的转子，精度高

蒸汽清洗允许

紧奏型适用于设备安装

成品油、轻质原油、汽油、轻油、喷气燃料、轻柴油、石脑油、乙烯等

润滑油、液压油等

水、纯水、蒸馏水、去离子水、脱盐水、软化水等

酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等

甲醛、酢酸、苛性钠、二硫化碳等

牛奶、咖啡等

导热油、热煤油等高温介质
