导读：DN100智能气体涡轮流量计

本产品主要用于工业管道中空气,氮气,氧气,氢气,沼气,天然气,蒸汽等介质流体的流量测量。

一、功能特点：

智能一体化设计，汉字点阵显示及多种输出功能:

FH-LWQ：不带压力、温度传感器，显示工况体积流量；可用手动设置压力、温度值进行非实时温压补偿。显示标况流量。

FH-LWQZ：集流量、温度、压力传感器和智能流量积算仪于一体，实现流量的温/压实时补偿，显示标况体积流量。

具有软件频谱分析功能，提高了仪表抗干扰和抗震的能力；

采用磁阻传感器。起动流量低，压力损失小，准确度高，重复性好；

采用双电源供电，内置3.6VDC锂电池供电，当外置24VDC供电时，内部电源自动切换；

断电保护功能；采用E2PROM技术，内部参数保存。

采用进口全密封隔离保护自润微矩轴承，大大提高了仪表的使用寿命；

安装要求低：前直管段≥3D，后直管段≥1D，即可保证仪表的计量准确度；

防爆结构设计，可用于易爆气体的计量；

安装操作方便，使用稳定可靠。

DN100智能气体涡轮流量计

二、性能参数：

1.测量介质：天然气、煤气、氮气、压缩空气等气体；

2.公称口径：DN20~DN300mm；

3.准确度：±1.0%；重复性：优于±0.3%；

4.额定工作压力：1.6Mpa；

5.介质温度：-30℃~+60℃；

6.电源：内置3.6VDC锂电池；外置24VDC；

7.防爆标志：ExaⅡBT4；

8.输出信号：脉冲输出，（4~20）mA电流信号（二线制/三线制），RS-485通讯（modbus协议），控制信号输出。

三、安装：

1、安装前，管道须吹扫干净，以防残渣铁屑影响流量计的正常运转。

2、安装前，用微小气流吹动涡轮时，涡轮能转动灵活，并没有无规则的噪音，计数转动正常，无间断卡滞现象，则流量计可安装使用。

3、安装时法兰和管道法兰中间要加密封垫圈。

4、气体流量计前应加装过滤器，气质较脏的场合应加装油过滤器，用户订货前，可同时向我公司订货，严禁过滤器和流量计直接相连。

5、在安装时前后均应加截至阀门。

6、法兰盘连接处管道内经处不应该有突起相连接。

7、天然气流量计安装时，严禁在其进出口法兰处直接进行电焊，以免烧坏流量计内部零件。

8、安装在便于维修、无强电磁场干扰、无机械振动以及热辐射影响的场所。

9、不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合。

10、室外安装时，上部应有遮盖物，以防雨水浸入和烈日曝晒影响流量计使用寿命。

11、可水平或垂直安装，流体流动方向应与壳体上标识的方向一致，在流量计的上游应保证有不小于10Dn的直管段，表后不小于5Dn的直管段。

12、为了不影响流体正常输送，建议按图2安装旁通管路，在正常使用时必须关闭旁通管道阀门。

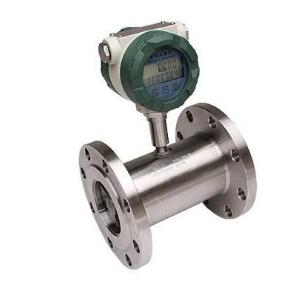

DN40涡轮流量计

本产品具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。

一、技术参数：

1.公称通径：（4～200）mm，DN-200以上选用插入式；

2.介质温度：常温型（-20～80）℃、高温型（-20～150）℃；

3.环境温度：（-20～55）℃；

4.准 确 度：±0.2%、±0.5%、±1％；

5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；

6.供电电源：电压：12V±0.144V, 电流：≤10mA；

7.输出电压幅值：高电平≥8V，低电平≤0.8V；

8.脉冲输出型：传感器至显示仪表的距离可达250米；

9.4～20mA输出型：变送器至显示仪表的距离可达500米；

10.现场显示型供电电源：3V（锂电池供电，可连续使用3年）；

10.显示方式：现场液晶显示瞬时流量和累计流量；

11.现场显示带信号输出供电电源：24V；4～20mA两线制电流输出，远传距离500米，可加装RS485通讯功能。

DN40涡轮流量计

二、安装维护：

1、对直管段的要求：

必须水平安装在管道上(管道倾斜在50以内)，安装时流量计轴线应与管道轴线同心，流向要一致。

上游管道长度应有不小于2d的等径直管段，如果安装场所充许建议上游直管段为20d、下游为5d。

2、对配管的要求：

安装点的上下游配管的内径与流量计内径相同。

3、对旁通管的要求：

为了保证智能涡轮流量计检修时不影响介质的正常使用，在智能涡轮流量计的前后管道上应安装切断阀门(截止阀)，同时应设置旁通管道。流量控制阀要安装在流量计的下游，流量计使用时上游所装的截止阀必须全开，避免上游部分的流体产生不稳流现象。

4、对外部环境的要求：

安装在室内，必须要安装在室外时，一定要采用防晒、防雨.防雷措施，以免影响使用寿命。

5、对介质中含有杂质的要求：

为了保证流量计的使用寿命，应在流量计的直管段前安装过滤器。

6、安装场所：

流量计应安装在便于维修，无强电磁干扰与热辐射的场所

7、对安装焊接的要求：

用户另配一对标准法兰焊在前后管道上。不允许带流量计焊接！

安装前应严格清除管道中焊渣等脏物，用等径的管道(或旁通管)代替流量计进行吹扫管道。以确保在使用过程中流量计不受损坏。安装流量计时，法兰间的密封垫片不能凹入管道内。
