测量大口径管道液体流量的流量计有哪些？使用单位在测量大口径管道的液体流量时，选择流量计要考虑一下因素：压力损失应越小越好；由于流速不高(以降低运行成本)，管道内壁易沉积污垢、淤泥；所用流量计的测量范围要特别大，以适应不同时间段的浏览的悬殊差别；流量计的防护等级也要满足所处环境的要求。常用于测量大口径管道液体流量的流量计有以下几种。

(1)电磁流量计电磁流量计是依据法拉第电磁感应定律制成的，被广泛应用于工业过程中各种导电液体的流量测量。电磁流量计的主要特点为如下：①管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。②测量结果与流速分布、流体压力、温度、密度、黏度等物理参数无关。③测量精度高，测量范围大(高达200:1)。④直管段要求相对教低，易于满足。⑤有大口径及满足防护要求的产品。⑥大口径产品的价格较高，且口径越大价格增长越快。

(2)超声波流量计超声波流量计是利用声波在静止流体中的传播速度与在流动流体中的传播速度不同的原来制成的，既可以测量导电介质，也可以测量非导电介质的流量。超声波流量计的主要特点如下：①探头可以安装在管道的外边(外夹式)，不妨碍管道内流体的流动状况，以减少压力损失。②测量精度与管道口径有关，管径越大，有可能得到的精度越高(采用多声段)。

(3)插入式流量计在测量精度要求不高的场合，可以采用插入式流量计来测量大流量。因为插入式流量计的主要优点是价格低(只有其他结构的几分之一)，而且这种流量计重量轻、压损小、也易于安装和维修。插入式流量计有两种结构形式，即点流速计型和径流速计型。

①点流速计型传感器点流速计型传感器由测量头、插入杆、插入机构和转换器组成。常见的点流速计型的传感器包括插入式涡街流量计、插入式涡轮流量计、插入式超声波流量计和插入式电磁流量计等。几种常用的点流速计型传感器的主要特点如下：插入式涡轮流量计——价格较低，但只适合测量洁净液体的流体，否则极易导致涡轮卡滞(在大口径的管路上加装网目数满足要求的过滤器不太现实)。插入式涡街流量计——耐脏性比插入式涡轮流量计好，测量精度也不差，但可测流速的下限不能太低(测量水流量时，流速下限只能达到0.3m/s)，否则将不能胜任。插入式超声波流量计——不受温度、压力、密度和电导率变化的影响；传感器结构简单，无节流体，不堵塞；安装时不用停产断电。插入式电磁流量计——低成本；无可动部件，与介质接触部分为不锈钢材料，使用寿命长；安装简便，免维护；一种规格的流量传感器可用于多种管道直径，给选型及使用带来很多方便。

②径流速计型传感器径流速计型的传感器由检测元件(均速管)、插入机构和取压装置组成。常见的径流速计型传感器包括差压式和热式。差压式均速管是一根横贯管道直径的金属中控杆，其迎流面有多点测量孔(用于测量总压)，背流面有一点或多点测压孔(用于测量静压)。差压式均速管流量计由于结构简单、价格便宜、维修方便，在大口径的水流量测量中用的比较多。不足之处在于：水中的泥沙易将取样孔堵住而引起故障，需视流体中泥沙含量的大小进行定期清除；当相对流量较小时，误差将增大，故只适合一般的检测和控制。

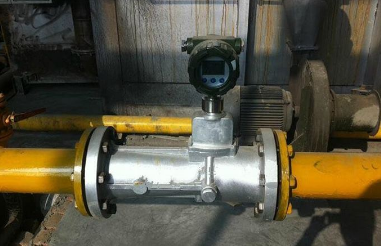

蒸汽涡街流量计原理

      蒸汽涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的理想替代产品。

　　为提高蒸汽流量计的耐高温及抗振动性能，我公司新近开发出了HLUG改进型涡街流量传感器，因其独特的结构和选材使该传感器可在高温（350℃）、强振动（≤1g）的恶劣工况下使用。

    是利用流体在特定条件下流动时将产生振荡，且振荡的频率与流速成比例这一原理设计的．当通流截面一定时，流速与导容积流量成正比。因此，测量振荡频率即可测得流量

应用

    在实际应用中，往往最大流量远低于仪表的上限值，随着负荷的变化，最小流量又往往会低于仪表的下限值，仪表并非工作在它的最佳工作段，为了解决这一问题，通常采用在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量，但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流，使加工、安装都不方便。我公司作为蒸汽流量计厂家研制的纵断面形状为圆弧的LGZ变径整流器，具有整流、提高流速及改变流速分布多重作用，其结构尺寸小，仅为工艺管内径的1/3，与涡街流量计作成一体，不仅不需要另外附加一段直管段，还可以降低对工艺管直管段的要求，安装非常方便。

    为了使用方便，电池供电的本地显示型蒸汽流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型蒸汽涡街流量计带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。
