导读：一种涡轮流量传感器脉冲信号无线传输方法

产品描述

压损小、测量精度高、量程范围宽、管道安装要求低、抗扰动性强、性能稳定可靠、重复性好

产品特点

1、适用介质：天然气等气体。

2、气体涡轮流量计集流量传感器和智能流量积算仪 于 一体，实现工况流量的显示和输出功能；集流量、温度、压 力传感器和智能流量积算仪于一体，实现流量的温/压补偿、压 缩因子修正和标准状态下体积流量的显示和输出功能。

3、双排液晶显示累积流量和瞬时流量;采用进口全密封隔离保护 自润微矩轴承，大大提高了仪表的使用寿命。

4、采用E2PROM技术，内部参数永久保存；测量范围广，范围 度优于15：1;

主要技术参数

1、前直管段只需3D(D为管道内径)，后直管段为1D便能确保仪表计量精度；

2、涡轮流量计采用磁阻传感器，起始流量低，压力损失小，抗振性能卓越；精确度：±0.5%,±1.0%;重复性；优于±0.2%；

3、输出信号（外接+24VDC）：

     1.OC门脉冲；

     2.4-20mA电流信号；

     3.RS-485通讯接口

     4、环境温度：-30℃～+60℃；介质-30℃～+60℃；　环境湿度：5%-95%RH；工作压力：0-1.6Mpa；

     5、规格(管道内径)：25、32、40、50、80、100、125、150、200、250、300mm；

    6、壳体材料：不锈钢(1Cr18Ni9Ti)；防爆标志：ExdIIBT4；

    7、内置+3V锂电池供电，工作电流90型38μA，99型80uA；当外置+24VDC供电时，内部电源自动切换；

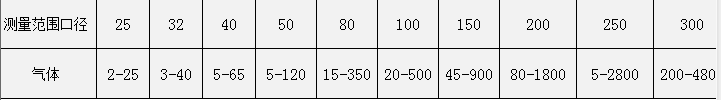

工况流量范围(单位：m3/h)，见表

一种涡轮流量传感器脉冲信号无线传输方法，其特征在于，具体包括如下步骤：

1）发射端采集发送信号：涡轮流量传感器线圈感应出磁通交变信号，产生交变感应电势，即电脉冲信号，经前置放大电路后，再通过脉冲信号处理电路进行光耦隔离、滤波后，输入到发射端端51系列单片机T/C口，进行脉冲采集，单片机对脉冲进行计数，然后将频率信息通过UART口发送至ZigBee无线数据传输模块；

2）接收端接收信号：接收端的ZigBee模块收到频率信息后,发送至接收端的51系列单片机的UART口；

3）接收端处理信号：接收端的51系列单片机将接收到的频率进行分段，倘若频率为0Hz，则一直输出低电平，频率为1?9Hz之间，那么将频率乘以100；频率为10?99Hz之间，那么将频率乘以10再进行处理；将分段处理后的频率乘以2，再取频率的倒数得到半周期（HT），将半周期（HT）作为计时器的指定计时时间，作为中断时间；通过给定的公式得到时钟计数器的初值，然后把初值赋给计数器，计数器计算中断次数，将中断次数送入数据处理电路还原脉冲信号；

4）接收端在接收完上一次接收的脉冲后，还是没有新的频率值时，则接收处于等待状态，接收端仍将发送上一次接收到的频率，直到下一次有新的数据接收到为止；假如等待状态超过设定时间，便认为发送端故障或者离线，接收端停止发出脉冲。
