导读：温压补偿涡街流量计优缺点？温压补偿涡街流量计是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的理想替代产品。

        温压补偿涡街流量计的最大优点是仪表系数不受测量介质物性的影响，可以由一种典型介质推广到其他介质上。但由于液、气的流速范围差别很大，导致频率范围亦差别很大。处理涡街信号的放大器电路中，滤波器的通带不同，电路参数亦不同，因此，同一电路参数不能用于测量不同介质。

        温压补偿涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的理想替代产品。

涡街流量计的优缺点

1.优点

（1）涡街流量计无可动部件，测量元件结构简单，性能可靠，使用寿命长。

（2）涡街流量计测量范围宽。量程比一般能达到1:10.

（3）涡街流量计的体积测量不受被测流体的温度、压力、密度或粘度等热工参数的影响。一般不需要单独标定，它可以测量液体。气体或蒸汽的流量。

（4）它造成的压力损失小。

（5）准确度较高，重复性为0.5%，且维护量小。

2.缺点

（1）涡街流量计工作状态下的体积流量不收被测扣题温度、压力、密度等热工参数的影响，但液体或蒸汽的最终测量结果应是质量流量，对于气体，最终测量结果应时标准体积流量。质量流量计或标准体积流量都必须通过流通密度进行换算，必须考虑流体工况变化引起的流体密度变化。

（2）造成流量测量误差的因素主要有：管道流速不均造成的测量误差；不能准确确定流体工况变化时的介质密度；将湿饱和蒸汽假设成干饱和蒸汽进行测量。这些误差如果不加以限制或消除，涡街流量计的总测量误差会很大。

（3）抗震性能差，外来振动会使涡街流量计产生测量误差，甚至不鞥正常工作。通道流体高流速冲击会使涡街发生体的悬臂产生附加振动，使测量精度降低。大管径影响更为明显。

（4）对测量脏污介质适应性差。涡街流量计的发生体极易被介质脏污或被污物缠绕，改变几何体尺寸，对测量精度造成极大影响。

（5）直管道要求高。专家指出，涡街流量计支管段一定要保证前40D后20D，才能满足测量要求。

另外，气体和液体的密度差别很大，而旋涡分离时产生的信号强度与密度成正比，因此信号强度差别亦很大。液、气放大器电路的增益、触发灵敏度等皆不相同，压电电荷差别大，电荷放大器的参数也不相同。即使同为气体(或液体、蒸汽)，随着介质压力、温度、密度不同，使用的流量范围不同，信号强度亦不同，电路参数同样要改变。因此，一台温压补偿涡街流量计不经硬件或软件修改，改变使用介质或改变仪表口径是不可行的。

涡轮流量传感器的维护保养要注意以下几点?

1.涡轮流量计投运前要先进行仪表系数的设定，仔细巡查，确定流量计接线无误、接地良好后方可送电。

2.使用时应保持被测介质的清洁不含纤维和颗粒等杂质。保持过滤器畅通。过滤器被杂质堵塞，可以从其入口、出口处压力表读数差的增大来判断出，出现堵塞及时排除，否则，会严重降低流量。

3.涡轮流量传感器的维护周期一般为半年。定期对流量计进行清洗、检查和复校。设有润滑油或清洗液注入口的流量计，应按说明书的要求定期注入润滑油或清洗液，以维护叶轮良好运行。检修清洗时请注意勿损伤测量腔内的零件特别是叶轮。装配时请看好导向件及叶轮的位置关系。

4.涡轮流量传感器不用时应清洗内部介质吹干后且在传感器两端加上防护套防止尘垢进入?然后置于干燥处保存（save)。

5.监查显示仪表状况，评估显示仪表读数，有异常要及时检查。

6.配用的过滤器（作用：过滤杂质等）应定期清洗不用时应清洗内部的介质同传感器一样加防尘套置于干燥处保存。

7.在传感器安装前用口吹或手拨叶轮（指装有动叶的轮盘）使其快速旋转观察有无显示当有显示时再安装传感器，若无显示应检查有关各部分排除故障。

8.对于大流量(单位:立方米每秒)贸易结算计量，为保证流量计的精确度，流量计必须经常校验。现场应配备在线校验设备，或配备可移动式校验装置，虽然一次性投资较大，但从长远经济利益考虑是值得的。

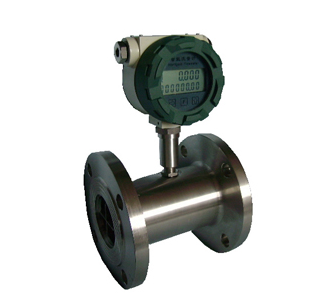

涡轮流量计可以做成封闭结构，其转速信号是非接触测量所以容易实现耐高压设计。涡轮流量计它先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量，其输出信号为频率，易于数字化。感应线圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应信号。信号经放大器放大和整形，送到计数器或频率计，显示总的积算流量。同时将脉冲频率经过频率－电压转换以指示瞬时流量。叶轮的转速正比于流量，叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号，不仅提高了检测电路的抗干扰性，而且简化了流量检测系统。它的量程比可达10:1，精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。

涡轮流量计是采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。涡轮流量计是速度式流量计中的主要种类，当被测流体流过涡轮流量计传感器时，在流体的作用下，叶轮受力旋转，其转速与管道平均流速成正比，同时，叶片周期性地切割电磁铁产生的磁力线，改变线圈的磁通量，根据电磁感应原理，在线圈内将感应出脉动的电势信号，即电脉冲信号，此电脉动信号的频率与被测流体的流量成正比。涡街流量计该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。

涡轮流量计是根据卡门涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。涡街流量计也称之为旋涡流量计或卡门涡街流量计。综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品，实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

涡轮流量计特点：

1、传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。

2、结构简单、牢固以及拆装方便。

3、测量范围宽，下限流速低。

4、压力损失小，重复性好，精确度高。

5、具有较高的抗电磁干扰和抗振动能力。
