插入式涡街流量计技术参数

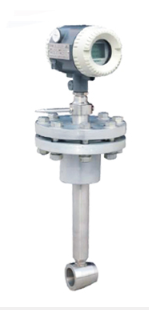

插入式涡街流量计产品概述：
LUCB型插入式涡街流量计传感器，可广泛的适用于各种行业大口径气体、液体、蒸汽流量计量，也可测量含有微小颗粒、杂质的混浊液体，并可作为流量变送器用于自动控制系统中。
插入式涡街流量计主要特点：
a.可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）。
b.采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能。
c.压力损失小，量程范围宽，范围度达1:25。
d.无可动部件，长期稳定，结构简单便于安装和维护。
e.可测介质温度达+250℃。
插入式涡街流量计详细参数：
| 插入式涡街流量计 | |
| 公称通经（mm） | 200，250，300，400，500，600，800，1000，1200，1500 |
| 仪表规格 | 简易插入式 | 球阀插入式 |
| 拆装方式 | 断流后拆装 | 不需断流，关闭球阀后即可拆装 |
| 仪表型号 | A型 | B型 |
| 精确度 | ±2.5% | ±2.5% |
| 量程比 | 1:10；1:15 | 1:10；1:15 |
| 显示器 | 可选 | 可选 |
| 输出信号 | 可选：脉冲或4-20mA | 可选：脉冲或4-20mA |
| 信号线接口 | 内螺纹M20×1.5 | 内螺纹M20×1.5 |
| 通讯接口 | 可选RS485 | 可选RS485 |
| 供电电源 | 传感器：+12VDC、+24VDC（可选） 变送器：+24VDC 现场显示型：仪表自带3.2V锂电池 | 传感器：+12VDC、+24VDC（可选） 变送器：+24VDC 现场显示型：仪表自带3.2V锂电池 |
| 信号传输线 | STVPV3×0.3（三线制），2×0.3（二线制） | STVPV3×0.3（三线制），2×0.3（二线制） |
| 传输距离 | ≤500m | ≤500m |
| 防爆等级 | 可选ExdIIBT6或ExiaIICT4 | 可选ExdIIBT6或ExiaIICT4 |
| 防护等级 | IP65 | IP65 |
| 允许振动加速度 | 1.0g | 1.0g |
| 阻力损失系数 | Cd<2.6 | Cd<2.6 |
| 整机功耗 | ＜1W | ＜1W |
| 仪表材质 | 1Cr18Ni 9Ti | 1Cr18Ni 9Ti |
| 公称压力 | PN1.6Mpa；PN2.5Mpa | PN1.6Mpa；PN2.5Mpa |
| 被测介质温度（℃） | －40～+250℃ | －40～+250℃ |
| 环境条件 | 温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa | 温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa |
插入式涡街流量计测量范围：
| 公称通径 (mm) | 液体m3/h | 气体m3/h | 公称通径 (mm) | 液体m3/h | 气体m3/h |
| 200 | 70-700 | 600-6000 | 500 | 450-4500 | 4200-42000 |
| 250 | 110-1100 | 1060-10600 | 600 | 600-6000 | 6100-61000 |
| 300 | 180-1800 | 1500-15000 | 800 | 800-8000 | 11000-110000 |
| 350 | 210-2100 | 2000-20000 | 1000 | 1200-12000 | 17000-170000 |
| 400 | 270-2700 | 2700-27000 | 1200 | 1800-18000 | 24000-240000 |
| 450 | 350-3500 | 3300-33000 | 1500 | 2600-26000 | 38000-380000 |
