差压式流量计（标准孔板）的使用条件、特点及适用范围

a、使用条件：

1、在测量段，流体必须充满圆管，并连续不断地流经节流装置；

2、流体在物理上和热力学上必须是均匀的单相流体；

3、节流装置所测得流体必须是稳定流，或可看作是稳定的缓慢变化的流体，不适用于脉动流和临界的流量测量；

b、特点及适用范围：

1、标准节流装置无须实流标定即可保证其测量精度。（在所有流量计中是唯1的）；

2、适用被测介质非常广泛，几乎可用于所有气体、蒸汽和液体的流量测量；

3、适用直径比β为0.22~0.75，雷诺数ReD≥5000管道直径DN50~1000mm，允许外推到5000mm。β=d/D，d—孔板开孔直径；D—管道实际内径

10、β值范围宽：V锥流量传感器独特的几何形状允许有广泛的β值范围；

11、口径范围宽：DN25～DN2000；

12、可测高温、高压介质：工作温度较高850℃,较大压力40MPa；

13、可测脏污介质(焦炉煤气、高炉煤气、原料油、渣油等)；

14、可测气液两相介质(湿气、冷凝水等)；

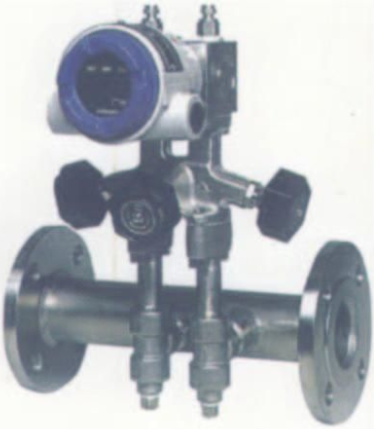

蒸汽内藏式V形锥流量传感器价格

环形孔板流量计计产品特点：

1、可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；采用16位嵌入式微处理器，运算速度快，精度高；全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围度可达1500:1；

2、超低EMI开关电源，适用电源电压变化范围大，抗EMC性能好；全汉字菜单操作，使用方便，操作简单，易学易懂；高清晰度背光LCD显示；具有双向流量测量、双向总量累计功能，电流、频率具备双向输出功能；

环形孔板流量计

测量蒸汽流量的弯管流量计在实际停止使用蒸汽的状态下，流量计仍然会有指示这个问题给用户造成很大的困惑。其实，这也是蒸汽冷凝惹的祸。我们知道，弯管传感器是安装在蒸汽管道上进行流量测量的。当用户停止用汽时，会将蒸汽阀门关闭。但是，弯管传感器本身仍然处于蒸汽管道中。这时管道中的蒸汽虽然不再正常流动了，但是，随着管道的冷却，管道中不断有部分蒸汽变成为冷凝水，客观上仍然有蒸汽在管道中无序的流动着。

加工定制是

孔板蒸汽流量计广泛应用于蒸汽锅炉、石油、化工、钢铁、电力、水利、造纸、制药、食品和化纤等行业。

以上就是关于气体质量流量计控制单元的内容，本文内容由晓韬科技整理。

差压式流量计

差压式流量计是以伯努利方程和流体连续性方程为依据，根据节流原理，当流体流经节流件时，在其前后产生压差，此差压值与该流量的平方成正比。在差压式流量计中，因标准孔板节流装置差压流量计结构简单、制造成本低、研究充分、已标准化而得到广泛的应用。 新表或停用一段时间后重新启用的标准孔板，投用前应检查引压管路有无堵塞或泄漏，对液体介质应在引压管路内充满清洁的水或其他导压液体，注意排放管路内混进的气体，对气体介质应注意排放管路内积液。投运前打开“三阀组”中的平衡阀，关严正负取压管路上的阀门，检查、校正差压变送器的零点，一定注意“零点”是在正负压力腔完全等压(即差压等于0)时，核查调整差压变送器。在流体流动状态下即使全开“平衡阀”，只要不关严正负取压管路上的取压阀门，也不能核查零点。因为平衡阀本身有阻力，不能完全平衡正负压力腔的压力，即达不到“零差压”状态。测量脏污流体流量时，一定要配置沉降器或隔离器。注意导压流体的进口、出口及排污口的位置如何合理选择，以达到排污目的。测量腐蚀性流体流量时，一定要选用合适的隔离器，根据介质比重选用合适的隔离液，并注意合理选择隔离液与被测流体的入口。

品牌

天津市润泰自动化仪表有限公司

型号

LGE系列

类型

标准节流装置

测量范围

根据客户需要

公称通径

根据客户需要

测量精度

根据客户需要

公称压力

根据客户需要（Mpa）

适用范围

根据客户需要

lge系列可换孔板节流装置是为了使现场安装孔板更简单，既减少劳动强度又满足一些特殊要求而设计的一种结构新颖，使用方便，操作简单，运行可靠的流量计计量装置。该装置由阀体、高精度前后测量管、节流孔板三部分组成。通过机械结构，将节流孔板精确地定位在固定的阀体内，使节流孔板的轴线和前后测量管的轴线重合，使装置可在不拆动管线或不停止介质输送的情况下，方便的安装或提出孔板，同时又可方便计量管道的清扫，从而保证计量装置的运行精度。该装置可广泛应用于能源、石油、化工、冶金、电力等行业各种工艺条件下的液体和气体的计量。
